多自由度运动模拟器系统集成

1,运动平台控制系统
包含:控制柜,工控机,多轴运动控制卡,伺服驱动器及布线,触摸屏等。采用全数字控制技术,菜单式模块化人机界面,简洁明了参数设定,多重电气控制保护程序。与上位控制器采用网络通讯,UDP协议,内置运动能源优化分配系统,提高能源使用效率,降低系统能耗。

2,伺服电动缸
伺服电动缸是由伺服电机、高精度传动丝杆(滚珠丝杆和行星滚柱丝杆)等组成的高精度、高可靠性机电一体化传动组件。我们自主开发设计的FX800系列伺服电动缸,是专为电动平台开发的高性能、高可靠性伺服电动缸。它采用伺服电机控制保证运动平台具有高速、高响应和高精度。电动缸的具备的多重安全保护功能,保证了平台的安全可靠的运行。低噪音和免维护性使电动缸平台可以使用在任何场合。

3,平台结构
电动缸与上下平台采用虎克铰连接,运动平稳平滑,刚性好,强度大,免维护。
平台结构合理,刚性高,可以根据客户的要求任意设计和验算。

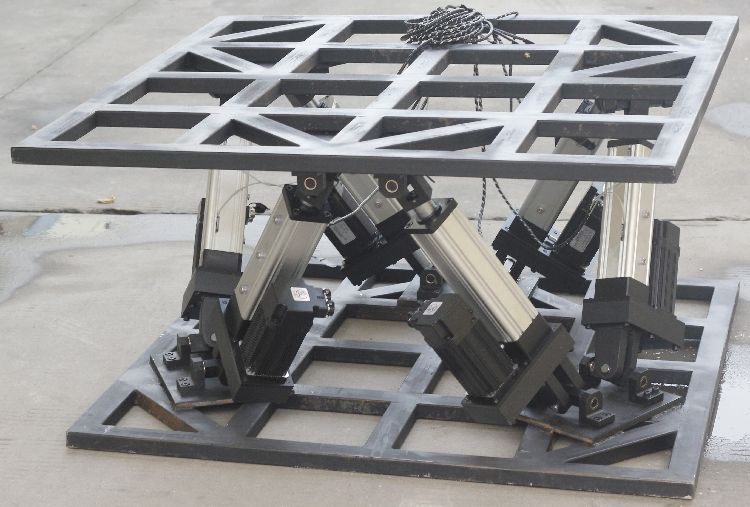

六自由度平台
本技术具体涉及一种六自由度平台。
技术介绍
现有的升降平台一般只能实现升降功能,无法实现平台侧部的切斜,也就是现有的升降平台只能实现竖直方向的整体轴向运动,从而导致适用范围不够广泛。
技术实现思路
针对上述技术问题,本技术提供一种六自由度平台。一种六自由度平台,设置于基础面上,包括一三角形底座与一三角形顶座,顶座和底座平行;所述顶座上方固定一台面;顶座的每个顶点至基础面的垂线与底座的一条边相交于该条边的中点;所述底座的每个顶点处均连接两个气缸的一端,上述两个气缸的另一端分别连接顶座的其中一个顶点。优选的,所述底座每个顶点处上方以及所述顶座每个顶出处下方均设有一连接座,每个连接座均连接两个关节轴承;每个气缸的两端均连接两个关节轴承,其中一个关节轴承连接顶座顶点处的连接座,另一个关节轴承连接底座顶点处的连接座。优选的,所述基础面为一水平面。本技术提供了一种六自由度平台,通过设置六个气缸,每个气缸两端均连接关节轴承,气缸和关节轴承之间的相对转动无阻碍,每个气缸的伸缩或者每几个气缸的伸缩均可以导致台面位置发生变化,使台面和地面可以保持多种位置关系,因此也具有了更广泛的适用范围。附图说明为了更清楚地说明本技术实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简单地介绍。图1为本技术所提出的六自由度平台的结构示意图。图中数字表示:1、底座2、顶座3、台面4、气缸5、连接座6、关节轴承。具体实施方式下面将结合本技术实施例中的附图,对本技术实施例中的技术方案进行清楚、完整地描述。实施例:图1所示,一种六自由度平台,设于水平面上,包括一三角形底座1与一三角...
六自由度平台

【技术保护点】
一种六自由度平台,设置于基础面上,其特征在于,包括一三角形底座与一三角形顶座,顶座和底座平行;所述顶座上方固定一台面;顶座的每个顶点至基础面的垂线与底座的一条边相交于该条边的中点;所述底座的每个顶点处均连接两个气缸的一端,上述两个气缸的另一端分别连接顶座的其中一个顶点。

【技术特征摘要】
1.一种六自由度平台,设置于基础面上,其特征在于,包括一三角形底座与一三角形顶座,顶座和底座平行;所述顶座上方固定一台面;顶座的每个顶点至基础面的垂线与底座的一条边相交于该条边的中点;所述底座的每个顶点处均连接两个气缸的一端,上述两个气缸的另一端分别连接顶座的其中一个顶点。2.根据权利要求1所述的六...
