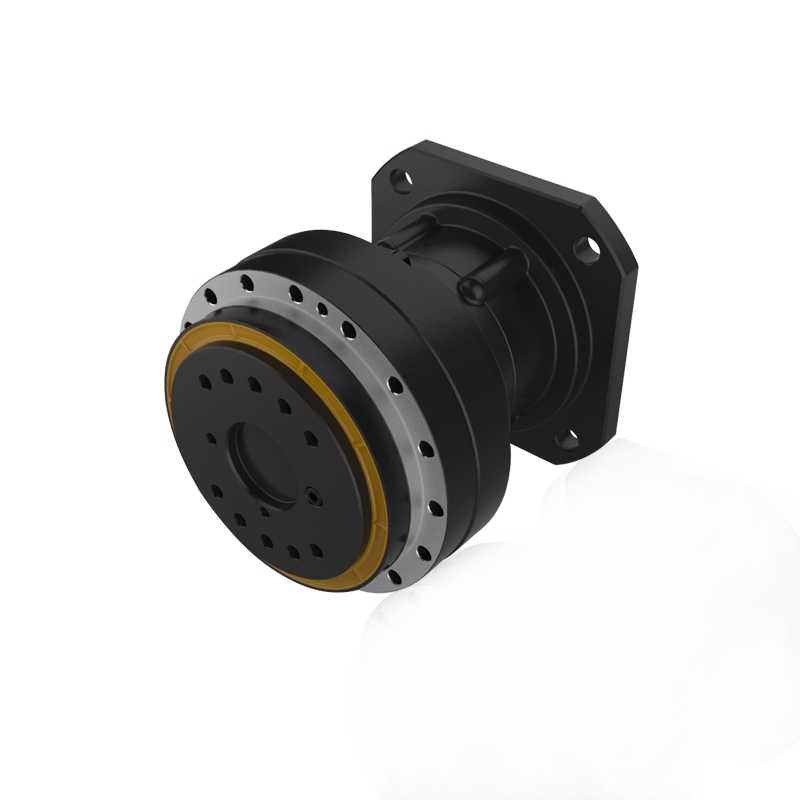

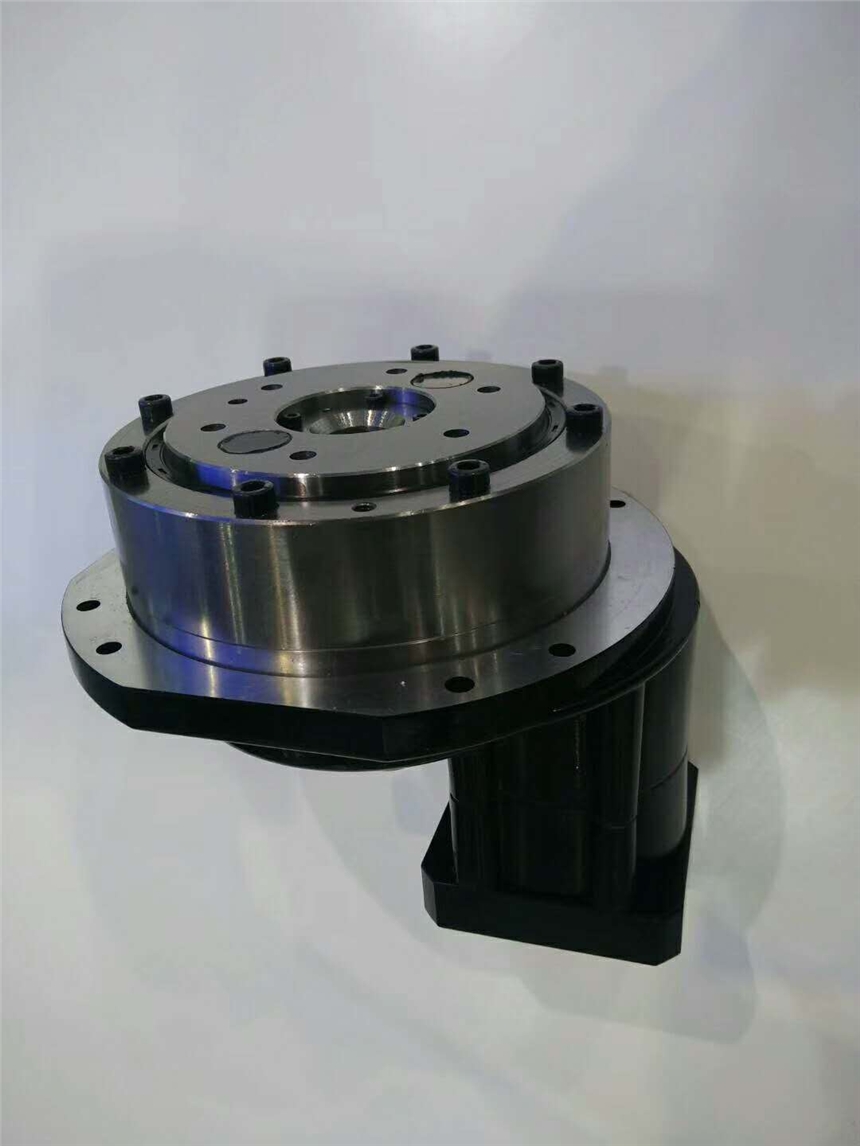

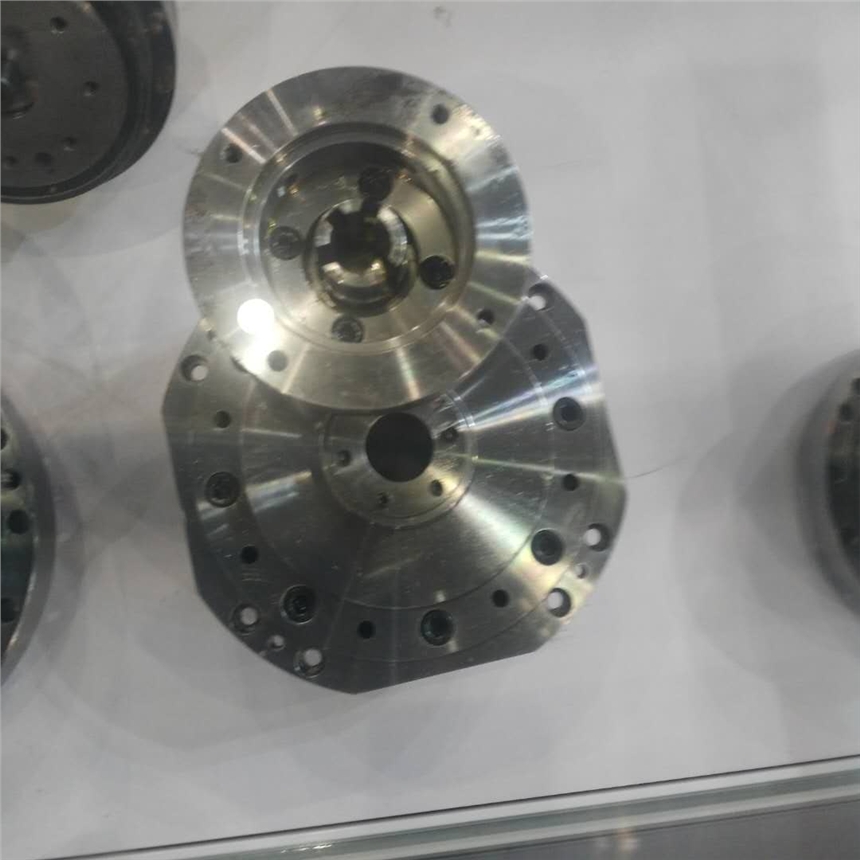

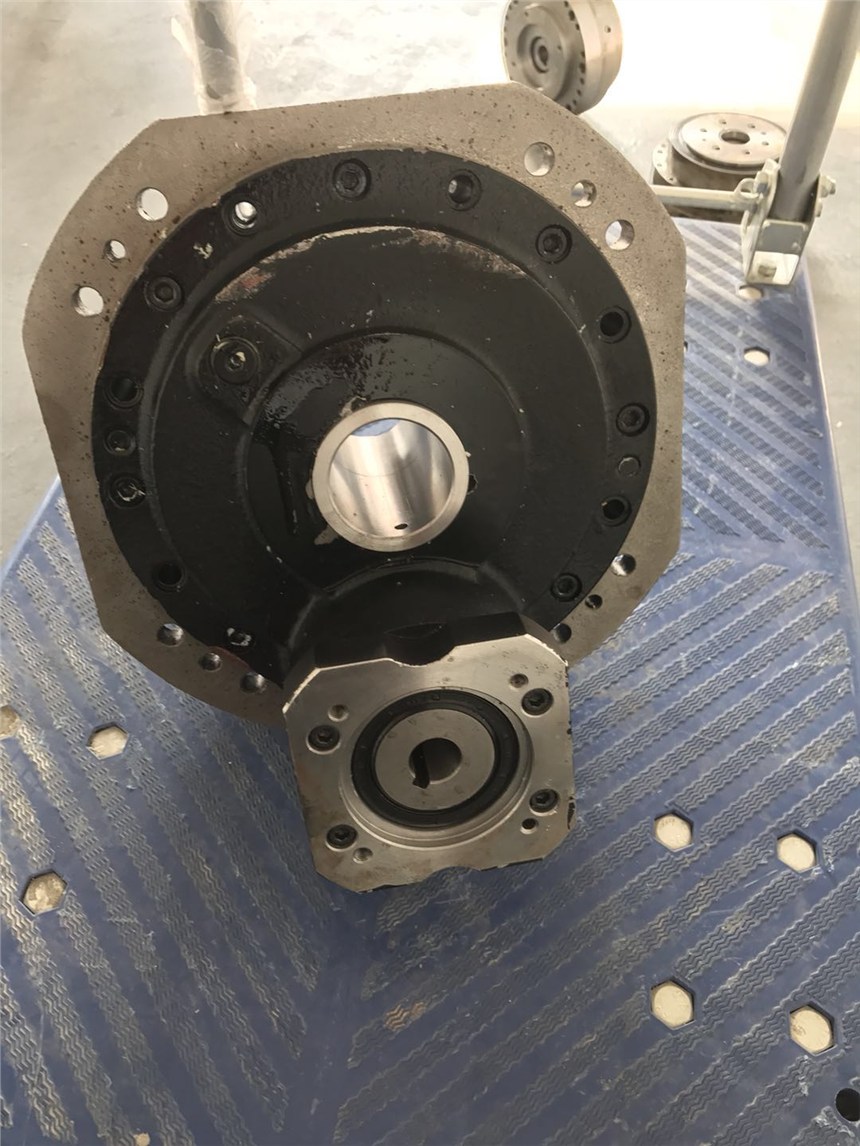

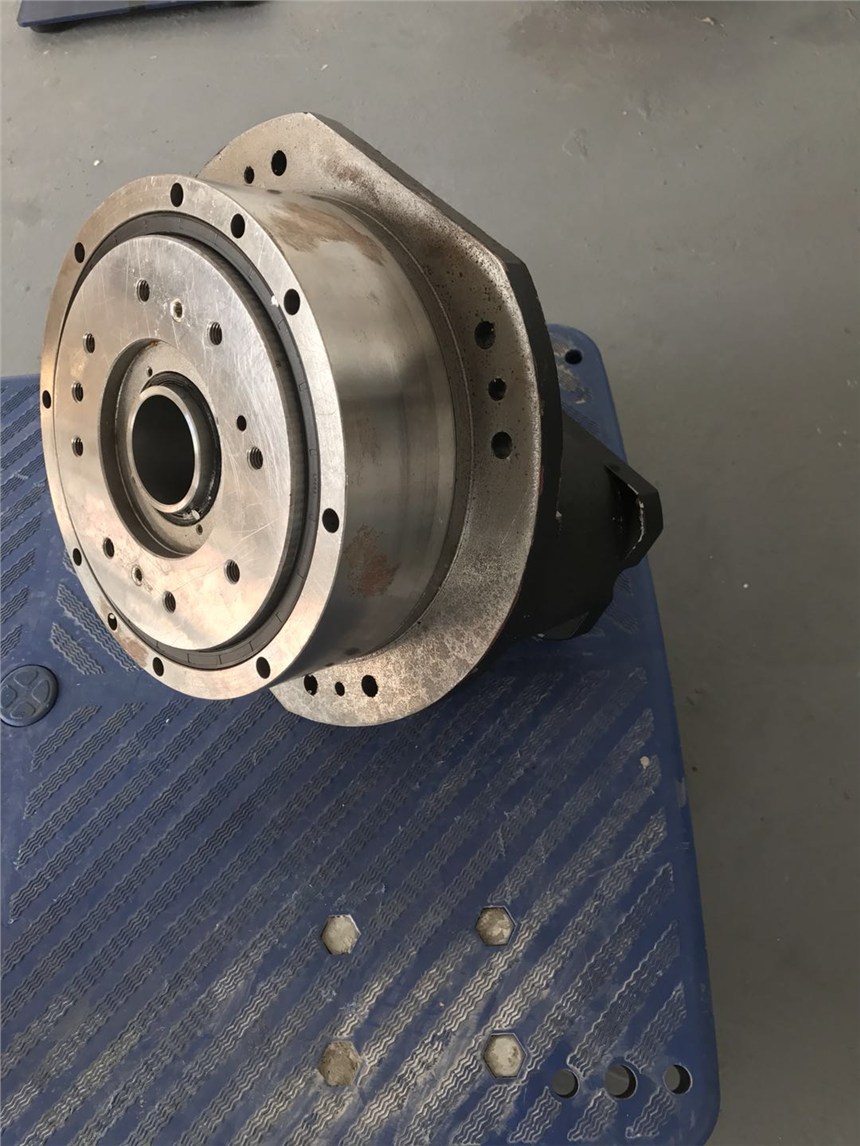

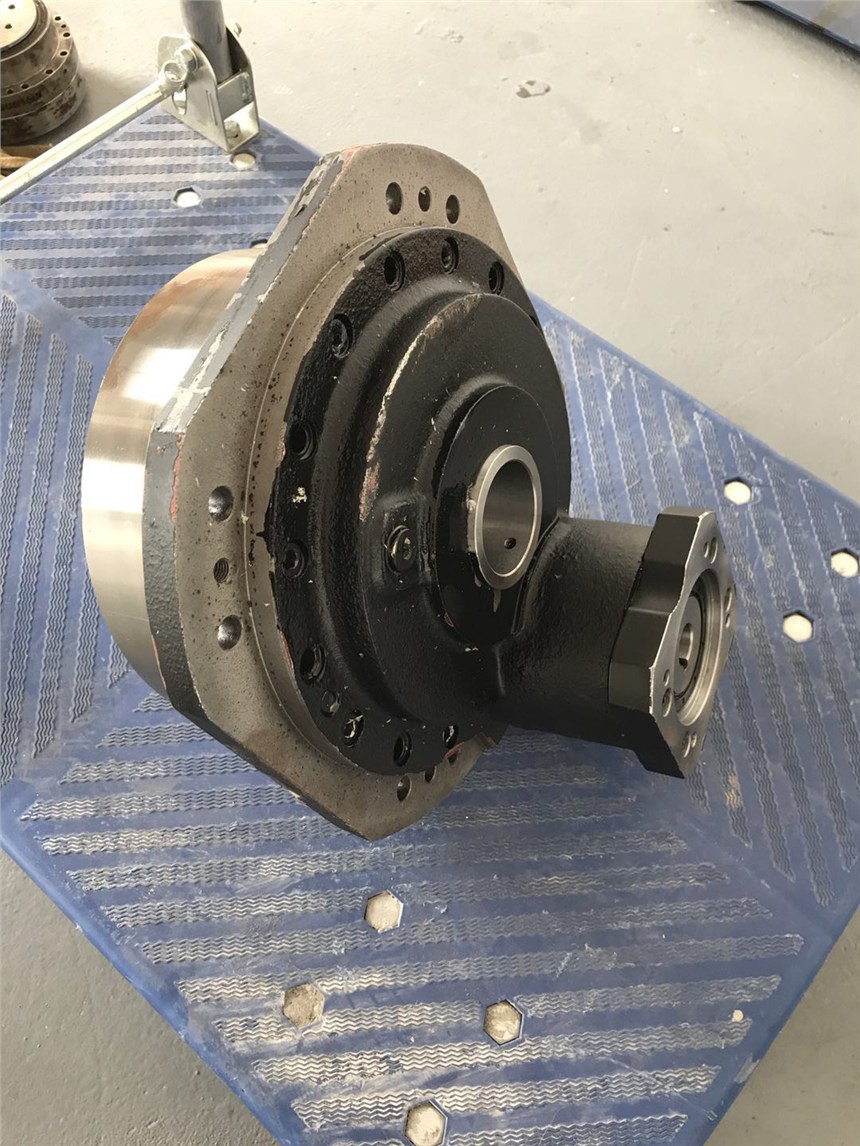

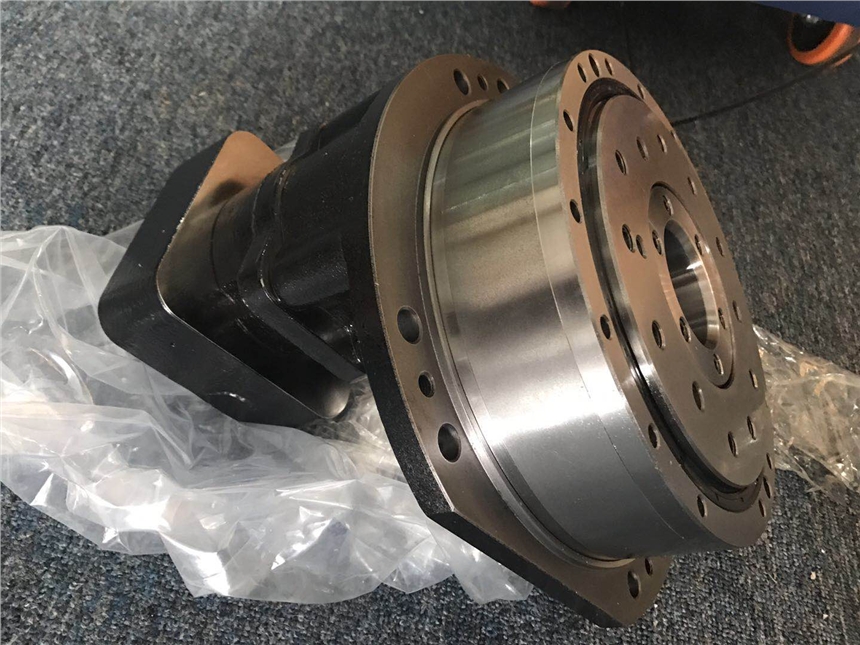

RV摆线针轮减速机 机器人关节减速器教学工业机器人

简介编辑

RV传动是新兴起的一种传动,它是在传统针摆行星传动的基础上发展出来的,不仅克服了一般针摆传动的缺点,而且因为具有体积小、重量轻、传动比范围大、寿命长、精度保持稳定、效率高、传动平稳等一系列优点。日益受到国内外的广泛关注。RV减速器是由摆线针轮和行星支架组成以其体积小,抗冲击力强,扭矩大,定位精度高,振动小,减速比大等诸多优点被广泛应用于工业机器人,机床,医疗检测设备,卫星接收系统等领域。它较机器人中常用的谐波传动具有高得多的疲劳强度、刚度和寿命,而且回差精度稳定,不像谐波传动那样随着使用时间增长运动精度就会显著降低,故世界上许多国家高精度机器人传动多采用RV减速器,因此,该种RV减速器在先进机器人传动中有逐渐取代谐波减速器的发展趋势

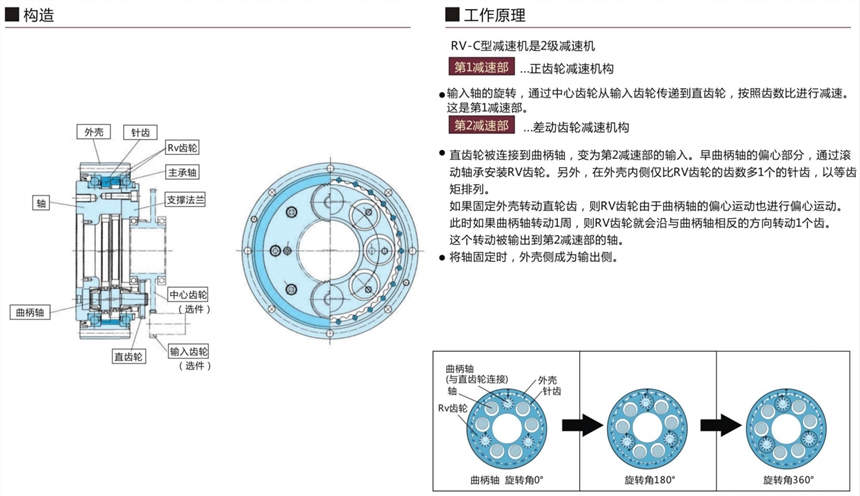

工作原理编辑

RV-E型减速机是2级减速型。

1减速部…正齿轮减速机构

输入轴的旋转从输入齿轮传递到直齿轮,按齿数比进行减速。这是第一减速部。

2减速部…差动齿轮减速机构

直齿轮与曲柄轴相连接,变为第二减速部的输入。在曲柄轴的偏心部分,通过滚动轴承安装RV齿轮。另外,在外壳内侧仅比RV齿轮数多一个的针齿,以同等的齿距排列。

如果固定外壳转动直齿轮,则RV齿轮由于曲柄轴的偏心运动也进行偏心运动。

此时如果曲柄轴转动一周,则RV齿轮就会沿与曲柄轴相反的方向转动一个齿。

这个转动被输出到第2减速部的轴。

将轴固定时,外壳侧成为输出侧。

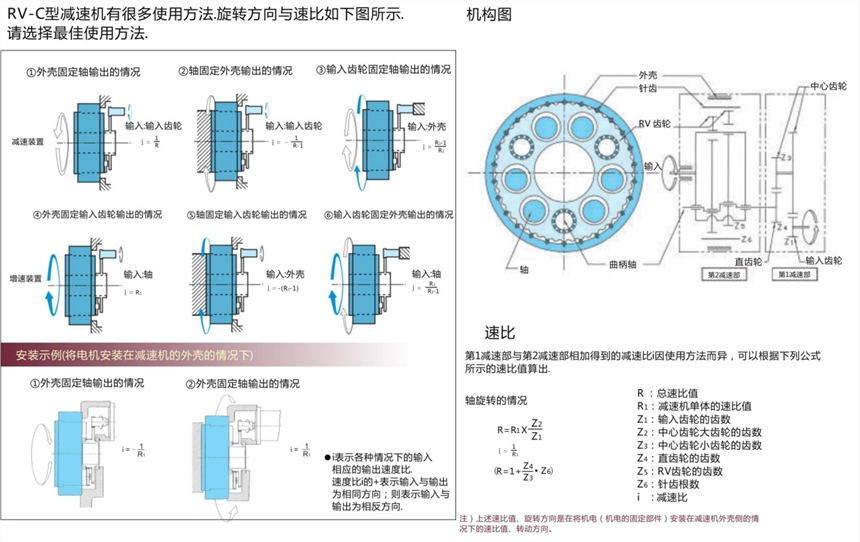

RV-E型减速机有很多使用方法。旋转方向与速比如下图所示。

请选择最佳实用方法。

1减速部与第2减速部相加得到的减速比i因使用方法而异,可以根据下列公式所示的速比值算出。

轴转动情况

R :速比值

Z1:输入齿轮的齿数

Z2:直齿轮的齿数

Z3RV齿轮的齿数

Z4:针齿根数 i:减速比

原理编辑

RV减速机的传动装置是由第一级渐开线圆柱齿轮行星减速机构和第二级摆线针轮行星减速机构两部分组成,为一封闭差动轮系如图2.2为其结构示意图。主动的太阳轮1与输入轴相连,如果渐开线中心轮1顺时针方向旋转,它将带动三个呈120°布置的行星轮2在绕中心轮轴心公转的同时还有逆时针方向自转,三个曲柄轴3与行星轮2相固连而同速转动,两片相位差180°的摆线轮4铰接在三个曲柄轴上,并与固定的针轮相啮合,在其轴线绕针轮轴线公转的同时,还将反方向自转,即顺时针转动。输出机构(即行星架)6由装在其上的三对曲柄轴支撑轴承来推动,把摆线轮上的自转矢量以1:1的速比传递出来。
