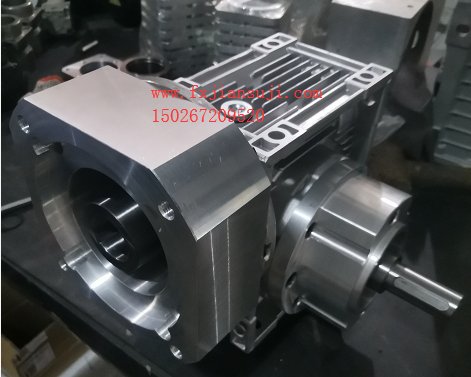

西门子伺服电机GK6080配枫信蜗轮减速机NMRV75速比10

本文根据专用吊具使用和安装要求,规定了吊具内蜗轮蜗杆减速器KS75-10-S1-F的技术要求,主要包括技术指标、组成配套、安装接口等。

此技术要求作为专用吊具蜗轮蜗杆减速器KS75-10-S1-F采购的技术依据,适用于专用吊具蜗轮蜗杆减速器KS75-10-S1-F的订货及验收。

1. 功能和用途

蜗轮蜗杆减速器KS75-10-S1-F专用吊具完成各环节动作、实现装填功能的重要组成部分,通过电机及减速器驱动吊具内不同机构运动,以达到相应的运动速度

专用吊具内蜗轮蜗杆减速器KS75-10-S1-F的类型为蜗轮蜗杆减速器,其输入端连接电机输出轴,输出端连接回转支承输入孔。

2. 技术要求

3.1  订购减速器型号及主要参数

1 蜗轮蜗杆减速器KS75-10-S1-F订购型号及主要参数表

减速器

数量

厂商

型号

减速比

额定扭矩

减速器1

1

上海枫信减速机KS系列

KS75-10-S1-F

10

230N·m

注:减速器据上海枫信减速机公司成熟产品KS系列精密蜗轮减速机改制而得,改制仅包括输入电机法兰机械接口的改制,输出安装法兰机械接口的改制和输出轴尺寸改制。其余所有技术参数与货架产品KS75-10-S1-F相同。

3.3  环境适应性要求

3.3.1工作环境温度-40℃~+65

3.3.2贮存环境温度:-45℃~+70

3.3.3 相对湿度:不大于95%30℃)

3.3.4 防尘防淋雨

减速器防护等级为IP65

4. 接口要求

4.1 机械接口

4.1.1  减速器总体安装布局及尺寸要求

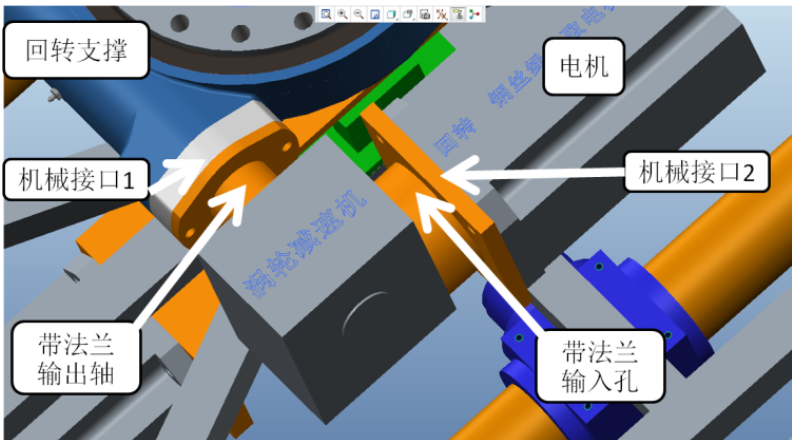

减速器与电机安装布置、与回转支撑安装布置如图1所示。

2 减速器输出安装法兰示意

注:带法兰输出轴法兰的长度大小60±2mm(图2中红色标注尺寸长度

4.1.2  减速器安装接口

减速器与电机安装接口如图3所示。减速器与回转支撑安装接口如图4所示。注意图4中回转支撑的安装接口与实际安装方向旋转了90°,详细安装接口的方向参照图1所示。
