8.5NM带刹车的86步进电机配10速比行星减速机300转时输出力矩40NM(LP)

上海枫信步进电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。

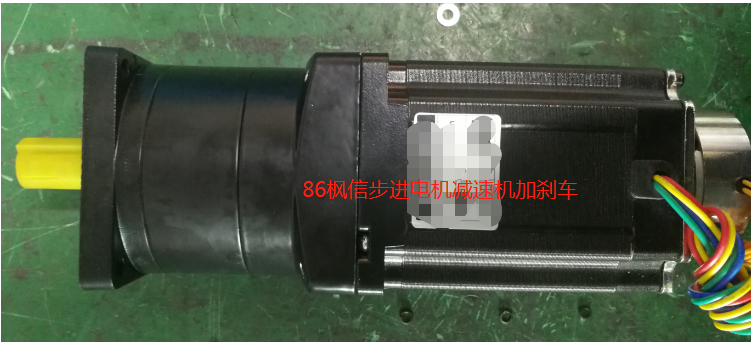

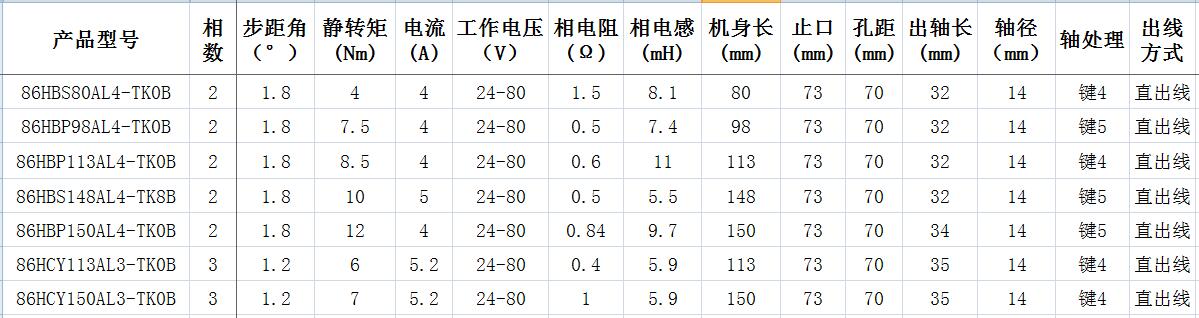

上海枫信带刹车的步进电机已经广泛用于螺丝机,焊接机,送料机等等行业,并且在其他非标自动化行业中得到了广泛的推广;现在有57刹车步进电机、86刹车步进电机,110刹车步进电机等多种类别。上图为86HBP113AL4-TK0B两相混合式步进电机 步距角1.8°,扭矩8.5N.m,电流4A,机身高113MM,轴径Φ14MM,键5,出轴长36mm,刹车力矩2NM。


步进电机使用刹车的条件。

1.使用环境不稳定

2.经常的突然断电,可使电机,断电后,立即停止工作。效率高,避免的损失。

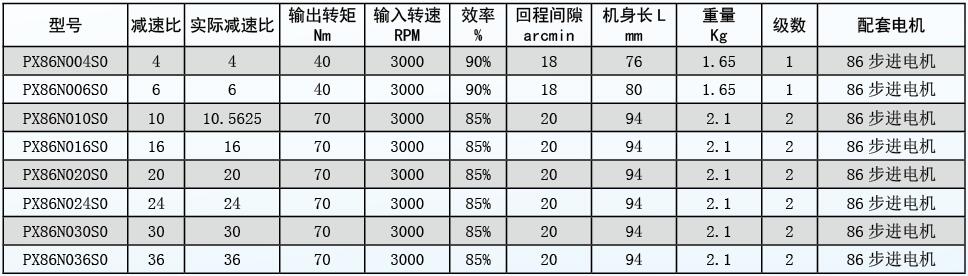

配套普通行星减速机PX86N010S0为例减速比为1:10,输出扭矩为70NM,输入转速为3000rpm,回程间隙≤20,可配86系列步进电机使用

8.5NM的步进电机配10速比的行星减速机,输出静力矩为8.5*10*0.8=68NM<70NM(减速机输出的额定扭矩)那么是不是这款电机配减速机最终输出的扭矩就是68NM呢?

首先强调一下,这是输出的静扭矩 ,而不是实际使用的扭矩,作为参考使用,因为步进电机的特性为:转速越高,扭矩越小。当这款电机达到300转的时候,扭矩就没有8.5NM了,也只有5NM左右,那么输出的力矩为5*10速比*80%效率=40NM左右。


推荐配套驱动ZD-2HA860两相步进电机驱动器接口采用超高速光耦隔离;抗高频干扰能力强;16种不同细分任意切换;自动半流锁定;8 档电流可调;支持脱机、使能、锁定等功能;过压、欠压、过流保护。

G代码编程控制器

CM45L 控制器 3.5 寸彩色液晶屏 有中、英文两种语言模式,最多可控制 4 个进给轴,1 个模拟主轴, 16 路输入,8 路输出,USB 接口,支持 U盘文件操作和程序运行,支持 G 代码编程。4 轴差分脉冲输出最大程序行 5000 行,程序内存容量 128M,可存 100 个加工程序联动轴数

CM45L系列是在原有 CM40L系列 基础上升级改造的全新产品。系统更加稳定可靠,脉冲频率最高可达 400K,4 个进给轴,1 个模拟主轴,2ms 高速插补,极大的提高了零件的加工速度,精度和表面质量。采用国际上通用的 G 代码编程方式,USB接口,支持 U 盘文件操作和图片的导入。

单轴CM45L-10 700元  两轴CM45L-20  750元 三轴CM45L-30 800元 四轴CM45L-40 850元
